Festkörper-Leistungsverstärker (SSPAS) & Block Upconverter (BUCs)
Powerful, compact SSPAs and BUCs to speed up and strengthen links. Compact, rugged and flexible.
DC-gespeiste BUCs
Small Powerful Block Upconverters to speed up your links
AC-Verstärker/BUCs
Leistungsstarke Festkörper-Leistungsverstärker nach Militärstandard für die anspruchsvollsten Kunden

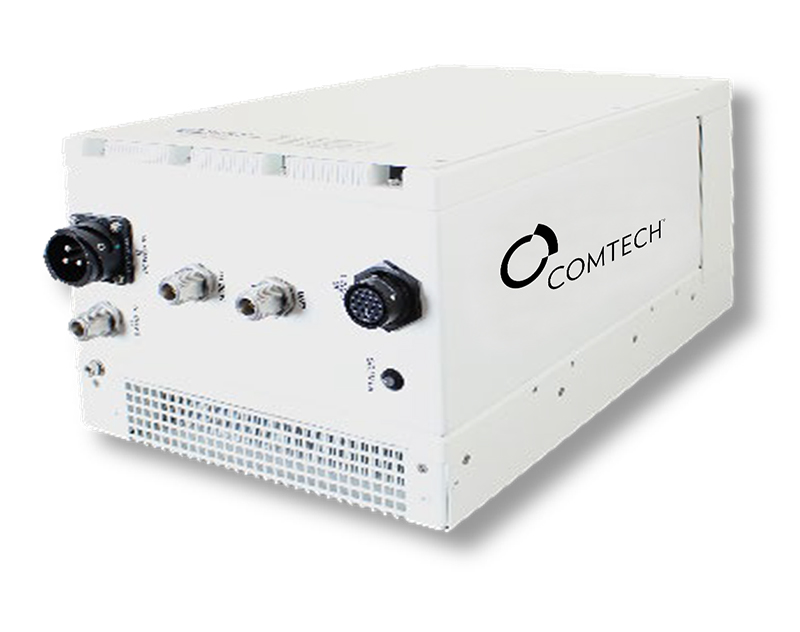

AC-gespeiste SSPAs / BUCs
GaN Products
Designed for fixed and transportable terminals needing high power density with high efficiency in challenging environments. Flexible, high-performance, AC-powered, antenna-mount outdoor SSPAs/BUCs that offer many features and options including internal L-band BUCs, internal LO reference, extensive data logging, easy-to-use web-based GUI, ethernet SNMP (v1 or v3), and a wide range of available power combined and redundancy systems.
These SSPAs provide high performance and high linear power density for the most demanding satcom terminal applications.
Eigenschaften
- Kompakt - 30 Pfund bis 50 Pfund schwere Antennenmontagepakete und leicht
- Hoher Wirkungsgrad - bei geringer Leistungsaufnahme
- Leistungsstark - 40 W bis zu 250 W lineare Leistung gemäß MIL-STD-188-164
- Flexibel - Optionen für mehrere Ka-Bänder und geschaltete BUCs, redundante und phasenkombinierte Systeme
- Low leakage supports X-band multi-carrier operation on low PIM antennas
- Robust - wetterfest für den Betrieb bei -40°C bis +60°C
- Interne RF-Filter und M&C-System
- Hohe Verlässlichkeit
- Hohe Linearität
- Direkte Antennenmontage
- Kostengünstiger Betrieb
Anwendungen
The product line includes the Puma 200X (100 Watt linear X-band), Puma 300X (150 Watt linear X-band), Puma 400X (200 Watt linear X-band); the Puma 400Ku (200 Watt linear Ku-band); the Puma 80Ka (40 Watt linear Ka-band), and Puma 120Ka (60 Watt linear Ka-band), each weighing between 15 and 50 lbs. These powerful SSPAs come with optional internal L-band BUCs, including a range of single and multi-band BUC options for the 27.5 to 31.0 GHz Ka-band. They also incorporate internal redundancy switching, provide extensive attenuation control, data logging and web GUI availability, and optional internal frequency reference.
Modelle
| Modell | Band | Frequenz (GHZ) | Leistung (W) | Lineare Leistung (W) | Größe (Zoll) WXLXH | Gewicht | Datenblatt |
|---|---|---|---|---|---|---|---|
| Puma 200X | X-Band | 7.9-8.4 | 200 | 100 | 10,5 x 17 x 6,8 | 32 | Datenblatt anfordern |
| Puma 300X | X-Band | 7.9-8.4 | 300 | 150 | 10,5 x 17 x 6,8 | 32 | Datenblatt anfordern |
| Puma 400X | X-Band | 7.9-8.4 | 400 | 200 | 14 x 19 x 8,6 | 50 | Broschüre herunterladen |
| Puma 60Ka | Ka-Band | 27.5-30 | 60 | 30 | TBD | TBD | Datenblatt anfordern |
| Puma 120Ka | Ka-Band | 27.5-30 | 120 | 60 | 14 x 19 x 7,8 | 38 | Broschüre herunterladen |
| Legacy Products | |||||||
| Puma 400Ku | Ku-Band | 13.75-14.5 | 400 | 200 | 14 x 19 x 8,6 | 48 | Broschüre herunterladen |
DC-gespeiste BUCs
GaN Bobcat Block Upconverters (BUCs)
Bobcat wurde für kompakte, tragbare Endgeräte entwickelt, die eine hohe Leistung aus sehr kleinen Gehäusen benötigen und in anspruchsvollen Umgebungen betrieben werden. Es handelt sich dabei um leistungsstarke, DC-gespeiste Outdoor-BUCs für die Einspeisemontage mit überragenden Funktionen, einschließlich umfangreicher Datenprotokollierung, benutzerfreundlicher webbasierter GUI, Ethernet-SNMP (v1 oder v3) und Austauschbarkeit zwischen X-, Ku- und Ka-Bändern.
Vom Bobcat 64Ku in 4,5 lbs. aufwärts bieten diese BUCs eine hohe lineare Leistungsdichte für die anspruchsvollsten Pack-up-Satcom-Terminal-Anwendungen.
Eigenschaften
- Kostengünstiger Betrieb
- Klein und leicht - 4 lb bis 10 lb futtermittelmontierte Pakete
- Einzelband- und Multiband-Block Up-Converter (BUC)
- Hohe Effizienz - Geringe Leistungsaufnahme, optionaler Batteriesparmodus und Tastenkürzel
- Robust - wetterfest für den Betrieb bei -40°C bis +60°C, MIL-STD-810 Umgebung
- Interne RF-Filter und M&C-System
- Leistungsstark - 16 W bis zu 50 W lineare Leistung gemäß MIL-STD-188-164
- Flexibel - austauschbare X-, Ku- und Ka-Band Bobcats Optionen für mehrere Ka-Bänder und SNMP v3
Anwendungen
The product line includes the Bobcat 50X (25 Watt linear X-band); the Bobcat 64Ku (32 Watt linear Ku-band); and the Bobcat 32Ka (16 Watt linear Ka-band BUC), each in about 110 cu in and weighing 4 to 5 lbs. The 5-pound Bobcats have extensive attenuation control and calibration capability, data logging and web GUI availability, and security features such as the optional SNMP v3 implementation.
Modelle
| Modell | Band | Frequenz (GHZ) | Leistung (W) | Lineare Leistung (W) | Größe (Zoll) WXLXH | Gewicht | Datenblatt |
|---|---|---|---|---|---|---|---|
| Bobcat 40X | X-Band | 7.9-8.4 | 40 | 20 | 5,1 x 5,8 x 3,9 | 5.3 | Datenblatt herunterladen |
| Bobcat 50X | X-Band | 7.9-8.4 | 50 | 25 | 5,1 x 5,8 x 3,9 | 5.3 | Datenblatt herunterladen |
| XTSLIN-50X-B1 | X-Band | 7.9-8.4 | 100 | 50 | 5,4 x 11,16 x 4,43 | 10 | Datenblatt herunterladen |
| Bobcat 32KaDB | Ka-Band | 29-30 & 30-31 Dual band | 32 | 18 | 3,9 x 7,6 x 4,4 | 4.5 | Datenblatt anfordern |
| Bobcat 32Ka | Ka-Band | 30-31 | 32 | 18 | 3,9 x 7,6 x 4,4 | 4.5 | Datenblatt herunterladen |
| Legacy Products | |||||||
| XTS-40X-B1 | X-Band | 7.9-8.4 | 40 | 32 | 6,04 x 10,94 x 4,43 | 10 | Datenblatt anfordern |
| Bobcat 50Ku | Ku-Band | 13.75-14.5 | 50 | 25 | 5,4 x 11,16 x 4,43 | 4.5 | Datenblatt herunterladen |
| Bobcat 64Ku | Ku-Band | 13.75-14.5 | 64 | 32 | 4,4 x 4,0 x 6,8 | 5.0 | Datenblatt herunterladen |
